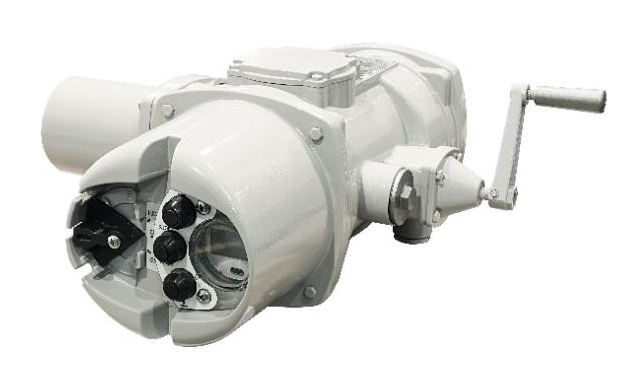

M8000系列電動執行機構
主要技術指標及功能特點
1.定位精度：±1%；
2.阻尼特性：無振蕩；
3.輸出轉矩/推力：50N.m—400KN.m ，600N—120KN；
4.力矩調節范圍：40%-100%；
5.通信功能：PROFIBUS、HART、MODBUS、FF、AUTBUS、紅外、無線、藍牙；
6.EMC抗干擾：3級（GB/T 17626）；
7.防護等級：IP68；
8.防爆等級：ExdbIICT4 Gb；
功能特點1：M8000系列電動執行機構集智能變頻控制、總線通信、計算機控制技術、遙控技術等先進技術于一體，具有獨立的轉矩控制，高精度的實時位置控制，模擬信號及各種數字開關量信號控制等功能。位移、力矩及速度全方位微處理器控制，數字式霍爾傳感器檢測，電機速度和轉矩變頻控制，使產品具有較高的定位精度和良好的阻尼特性，可實現高精度的無過沖定，大大提高了產品的精度和可靠性。
功能特點2：產品采用模塊化設計。具有總線控制、模擬量連續調節控制、開關（脈沖）量控制等多種控制類型，可針對控制系統不同要求，為用戶提供配置優化的執行機構產品。電動頭為多回轉型式，可附加變速箱以滿足用戶對不同力矩的需要。具有防爆型和非防爆型產品，防爆型通過IECEx國際防爆電氣產品認證以及歐盟CE認證，并通過CU-TR認證、SIL2等認證；具有HART/PROFIBUS/FF/MODBUS/AUTBUS等現場總線通信功能；已形成規格系列齊全，控制方式多樣，力矩范圍廣的完整產品體系。
典型應用
依靠過硬的質量和優質的服務，M8000系列電動執行機構先后應用于：西南油氣田、長慶油田、大慶煉化、浙江石化、萬華化學、吉林石化、魯西化工、中國神華、青海油田、中石油大連石化、四川維尼綸廠、中石油陜京四線、河北邯鄲鋼鐵、福建鴻山熱電、廣東茂名博賀電廠、海螺水泥集團、魏橋集團、寶武集團、廣環投集團、三峰卡萬塔、中核404等大型企業，成功應用于1000MW超超臨界火電機組、1000萬噸/年煉油、3200m3高爐、日處理20萬噸污水處理等國內大型工程，且遠銷印度、印尼、泰國、巴基斯坦、埃及、越南、日本等國家。
產品的重要性、產品獲獎及應用情況介紹
M8000系列電動執行機構可適應連續調節、開關控制等多種調節工況，管道閥門、超大工藝控制閥等多種應用領域，成功在油氣管道關鍵設備、化工、核電、軍工等行業實現國產化應用，滿足國家大型工程對電動執行機構智能化、網絡化的需求。
M8000系列電動執行機構得到上級行業單位、專家及用戶的廣泛認可和信賴。先后榮獲改革開放40周年—機械工業杰出產品、首屆機械工業設計創新大賽產品組優秀獎等獎勵。擁有發明專利7項，實用新型專利6項，外觀設計專利3項，軟件著作權登記4項。自投放市場以來，已得到用戶的廣泛認可，受到用戶好評。
C系列電液執行機構
主要技術指標及功能特點
1.扭矩：1～320KN.m；
2.推力：10～3200KN；
3.控制精度：0.2%；
4.頻率響應：3Hz；
5.電源：380VAC、220VAC、24VDC；
6.環境溫度：-40℃～70℃；
7.防爆等級：ExdbⅡCT4 Gb；
8.防護等級：IP66 /68；
9.控制精度高。基于高性能伺服系統的多參數雙電機控制方案；采用高精度磁致伸縮位置傳感器，實現高精度位置反饋；采用高精度伺服配流技術的液壓系統作為執行器的核心動力單元，實現高精度的定位控制。
10.響應速度快。依靠蓄能器實現快速動作，休眠狀態時，系統實時檢測保證蓄能器處于滿壓狀態。通過蓄能器快速釋放實現快速啟動、快速高速運行。
11.具有火災復位功能。采用感光、感煙、感溫共三種方式相互組合來可靠檢測火災，極大程度降低誤判，可靠實現火災復位功能。
典型應用
C系列電液執行機構在石油、石化行業油氣采輸儲及煉化項目中得到了廣泛應用于：長慶油田各輸油處罐區、國儲獨山子油庫、蘭州石化公司QCGC隱患治理、錦西石化碧海公司儲罐、國家管網集團東部原油儲運泉港油庫、茂名石化商儲一期隱患治理、中國航空油料機場油庫改造、滄州中鐵裝備制造材料有限公司余氣節能、九江煤炭?jī)?chǔ)運有限公司環保改造、神華榆林煤化工等工程項目。
產品的重要性、產品獲獎及應用情況介紹
電液執行機構主要應用于石油、化工、冶金、電力、水處理等行業中安全ESD閥門驅動，具有安全性高、速度快、精度高、火災關斷等特點。產品滿足了國家能源輸送安全需求，實現了能源裝備自主化，增強了關鍵設備保障能力，提高了國家大型裝備制造業的綜合競爭力，同時也為其他領域電液執行機構的國產化替代起到了示范作用。

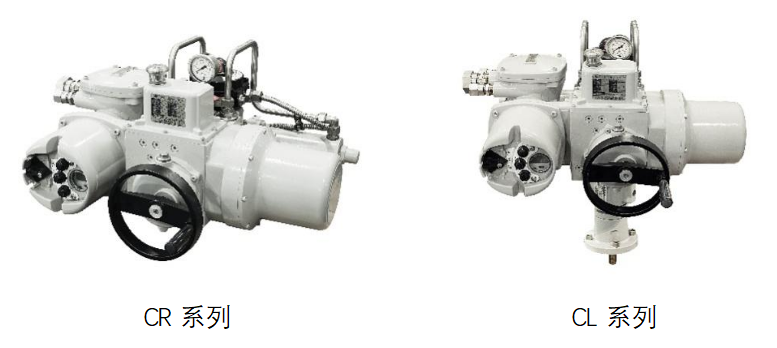

先后榮獲首屆機械工業設計創新大賽產品組銅獎、2020中國自動化領域年度最具價值解決方案等獎勵。擁有發明專利5項，實用新型專利7項，外觀設計專利1項。C系列電液執行機構已形成CR/CL兩大系列產品，并具有多種功能，自投放市場以來，已得到用戶的廣泛認可。
